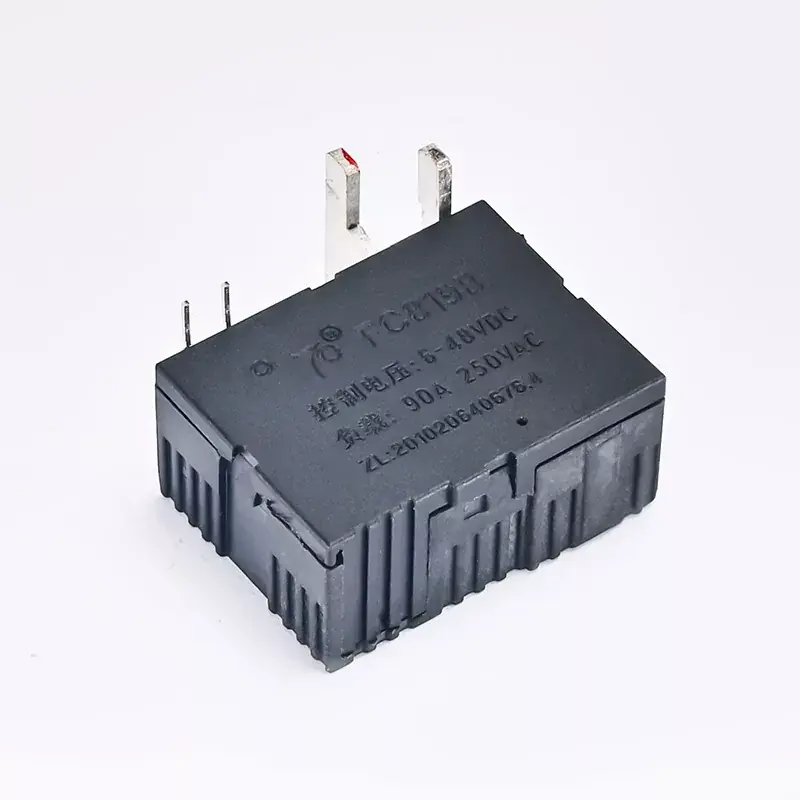

Mandallı röleler, anahtar durumunu korumanın etkili ve düşük güçlü bir yöntemidir.Kilitleme röleleridurumlarını korumak için sabit bir voltaj kaynağına ihtiyaç duyan geleneksel rölelerin aksine, durumları değiştirmek ve sabit enerji olmadan son konumlarında kalmak için kısa bir darbe kullanır. Bu makalede bir kilitleme rölesinin etkin kontrolü incelenmektedir.
Çift durumlu röle olarak da adlandırılan kilitleme rölesi, tetiklendikten sonra elektrik kesildiğinde bile konumunu korur. Ayarlama ve sıfırlama onun iki kararlı durumudur. Kontrol darbeleri rölenin bu durumlar arasında geçiş yapmasına neden olur.
Bir'i kontrol etmekmandallama rölesitürüne bağlıdır; tek bobinli veya çift bobinli.
1. Tek Bobinli Kilitleme Rölesinin Kontrol Edilmesi
Tek bobinli kilitleme rölesi, alternatif polarite darbeleriyle çalışır:
- Rölenin Ayarlanması (AÇIK Durumu): Pozitif voltaj darbesinin uygulanması bobine enerji verir ve dahili kontakları ayarlanan konuma taşır.
- Rölenin Sıfırlanması (KAPALI Durumu): Negatif bir voltaj darbesinin (veya ters polarite darbesinin) uygulanması, kontakları tekrar sıfırlama konumuna getirir.
Tek bobinli kilitleme rölesini kontrol etmek için şunları kullanabilirsiniz:
- H-Köprü Devresi: Bobine uygulanan voltajın polaritesini değiştirmek için.
- Çift Çıkışlı Mikrodenetleyici (MCU): Bir çıkış pozitif darbe, diğeri ise negatif darbe sağlar.
2. Çift Bobinli Kilitleme Rölesinin Kontrol Edilmesi
Çift bobinli mandallı rölenin iki ayrı bobini vardır; biri ayar, diğeri sıfırlama için:
- Rölenin Ayarlanması (AÇIK Durumu): "Ayar" bobinine kısa bir darbe, dahili kontakları AÇIK konuma getirir.
- Rölenin Sıfırlanması (KAPALI Durumu): "Sıfırlama" bobinine kısa bir darbe, kontakları tekrar KAPALI konuma getirir.
Çift bobinli kilitleme rölesini kontrol etmek için şunları kullanabilirsiniz:
- Basmalı Düğme Anahtarları: Ayar bobini için bir anahtar ve sıfırlama bobini için başka bir anahtar.
- Mikrodenetleyici Çıkışları: Gerektiğinde doğru bobine darbe gönderecek şekilde programlanmıştır.
- Transistör veya MOSFET Anahtarlama Devresi: Düşük güçlü kontrol kaynaklarından daha yüksek gerilim/akım rölelerini sürmek için.
- Enerji Verimliliği: Doğru kontrol, minimum güç kullanımını sağlar.
- Güvenilirlik: Doğru anahtarlama tekniğinin kullanılması röle arızalarını önler.
- Entegrasyon: Otomasyon sistemleri ve mikrokontrolörler ile kolaylıkla entegre olur.
Aşağıdakiler de dahil olmak üzere çeşitli endüstrilerde kilitleme röleleri kullanılır:
Akıllı aydınlatma ve enerji tasarrufu sağlayan uygulamalar ev otomasyonuna örnektir.
Endüstriyel Kontrol: Otomatik sistemler ve makineler için etkili anahtarlama gereklidir.
Telekomünikasyon: Güç tasarrufu önlemleri ve sinyal yönlendirme.
Otomotiv elektroniği, elektrikli cam kontrolleri gibi pille çalışan cihazları içerir.
L'nin türünü bilmekbağlama rölesive uygun anahtarlama mekanizmasının kullanılması onu kontrol etmek için çok önemlidir. Uygun kontrolün sağlanması, H-Bridge, mikrokontrolör veya manuel anahtarlar kullanılarak çeşitli uygulamalarda güvenilir ve etkili çalışmaya olanak sağlar.
